详细信息
- 标准的TCP/IP协议保证数据的可靠性;
- 以太网高速接口,即插即用;
- 高精度、低失真、低噪声;
- 先进的△∑AD技术,4-8通道并行采集,无时差;
- 16位高精度AD,100KSPS/CH高速并行采样;
- 强大的数据处理能力,连续不间断海量存储;
- 输入方式电压、IEPE可选;
- 80dB动态范围(典型值);
- 技术指标
1、AD分辩率: 16bit
2、精度: 优于0.5%(满量程)
3、输入:4丶8丶16通道电压或IEPE型传感器(4mA/+24VDC)
4、通道采样频率:100KSPS/CH
5、电压输入范围: ±10VP
6、程控增益:1、10、100倍
7、频率范围:电压输入:DC-30KHz
IEPE输入:0.3Hz-30KHz
8、供电:DC10∽30V
9、输入接头:BNC插座;
10、外型尺寸: 125mm(W)×50mm(H)×178mm (D);
11、重量:约500G;
12、应用软件:DFT6000; - 动态数据采集分析系统-DFT6000 信号分析系统同时支持信号采集及后处理分析两种工作状态,该系统具有以下特点:
- 整个系统全部采用C++语言开发,面向对象编程,全插件架构,系统稳定可靠且扩展性极强。
- 系统同时支持在线模式及后处理模式,两种模式任意切换,同时支持工作区及项目文档管理功能,管理数据非常方便。
- 支持虚拟TEDS传感器,采用数据库对传感器进行统一管理,使用更加方便。
- 同时支持多种语言,系统默认支持中文及英语,语言文件采用文本格式,用户可以根据自己的实际需要自己翻译使其很好的支持其他语言,不同的语言可以实时进行切换。
- 可以配接我公司生产的各种信号分析仪器,分析仪的类型可以根据用户实际使用的产品自己指定。
- 具有丰富的多种参数设置功能:
- 可以任意设置采样的起止通道;
- 任意指定各采样通道是否存盘;
- 可以调节显示波形时图形的刷新速度;
- 支持多种文件存储格式。存盘文件格式可以为联能公司专用的二进制格式,也可以存为UFF58、UFF58b,MatLab5.0格式,方便用户使用其他软件分析数据。
- 多种采样方式:
- 示波方式;
- 手动触发;
- 信号触发;
- 连续记录。

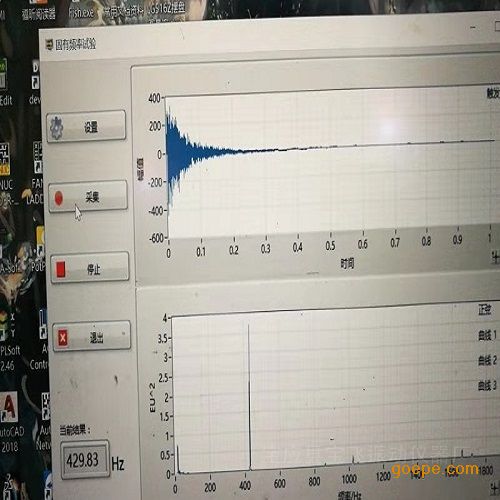

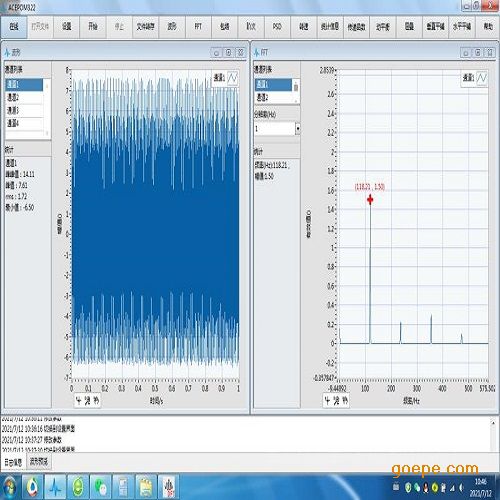

- 具有丰富的时域、频域分析处理功能,系统支持显示:
- 应变花计算
- 单踪示波视图;
- 多踪时域示波;
- 李沙育图(即X-Y图,X轴,Y轴可以任意指定通道);
- 傅里叶分析;
- 自谱、功率谱、功率谱密度分析;
- 传递函数分析;
- 旋转机械转速分析;
- 统计信息(可以显示任意几个通道的*大值,*小值,峰峰值、有效值、方差、标准差、波峰因素、波形因素、脉冲因素、裕度因素)。
- 充分利用计算机海量存储硬盘,长时间、实时、无间断记录多通道信号。
